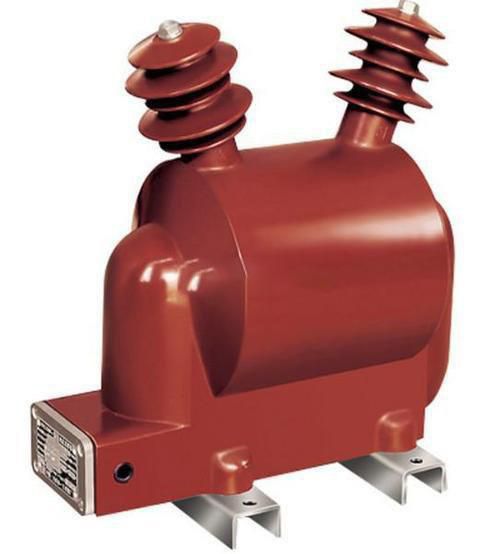

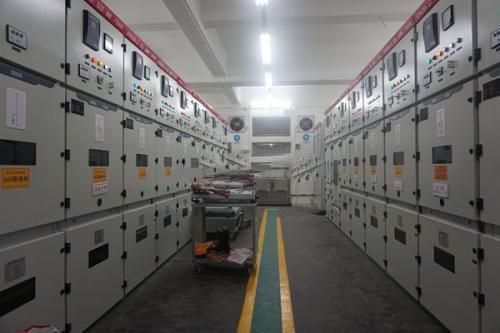

10kv開閉所一般按“單母線分段”配置，即一座開閉所有兩路10kv進線，每一路進線帶一段開關柜運行，兩段之間設分段柜和隔離柜，每段由一臺進線柜、一臺PT柜和若干饋出柜組成。正常運行時，兩兩段分列運行，分段開關處于熱備用狀態，即各段帶各段的負荷運行，兩段之間沒有任何關系，每段的PT也是只反應每段的母線電壓。

當其中任何一路進線失電時，失電段進線開關分閘，同時分段開關合閘，由另一段進線帶開閉所全部負荷，這種情況下兩段的PT相當于同時接在同一段母線上，反應的是同一段母線的電壓。

另外，還有一種情況就是由于特殊運行方式的要求，在兩段母線都有電的情況下，合上分段開關，專業術語叫“合環”，這時兩段母線并列運行，兩段的PT依然是接在同一母線上，反應的依然是同一母線的電壓。通過以上分析，兩個PT同時遠行沒有任何問！
