很簡單，零線是單相負載用的，三相負載不需要零線。

高壓輸電都是三相的，而且沒有用相電壓的單相負載，也就不需要零線。但架空高壓輸電往往有避雷線。

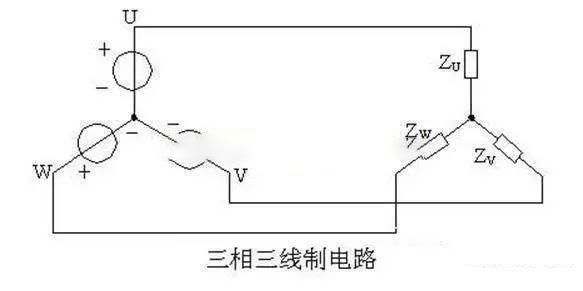

• 首先要明白什么是零線，要從三相四線制說起，我們的用電，都是三相發電機發電輸出的3條相序相差120的正弦波電壓，理論上只要3條相線就可以了，我們也把這3條相線叫為火線，簡單來說，就是有電的線，碰上可能會電死人那種線.工業上用的電動機和很多負載，都是用3條相線（火線)就可以正常運行了，這個時候可以不用使用什么零線的

• 要明白什么是零線，要從三相四線制說起，我們的用電，都是三相發電機發電輸出的3條相序相差120的正弦波電壓，理論上只要3條相線就可以了，我們也把這3條相線叫為火線，簡單來說，就是有電的線，碰上可能會電死人那種線

工業上用的電動機和很多負載，都是用3條相線（火線)就可以正常運行了，這個時候可以不用使用什么零線的。為什么不用3條相線就好了，偏偏要加一條“多余”的零線做什么？

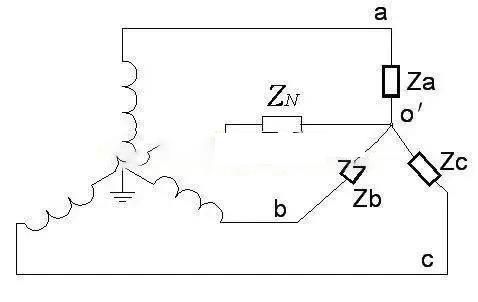

• 1、那是因?yàn)槟爿旊娪秒娺^(guò)程中，難免保證負載或者線路的阻抗都是平衡的，比如有個電機一相電阻稍微小了點，這樣可能就會造成三相電流不平衡，這時候類似于“電打架”的狀態，會燒掉用電負載的，所以科學家們?cè)O(shè)計了三相四線制，引多了一條零線，如果三條相線不平衡了，可以通過零線上倒出電流回到發電廠的中性點上，保護了用電安全。有些場合地線和零線分開，就是三相五線制，如果零線和地線直接短接了，就是三相四線制。這樣我們?nèi)粘Ｉ钪?，就多了一條零線，只要三相是平衡的，零線上是不會有電流的。但是零線和地線直接短接了，我們是站在大地上的，所以即使它有電流流過，我們和零線是等電位的，也不會電到我們，所以零線對于我們而言，是“不會電人”的線，1、零線，英文簡寫N（NEUTRAL WIRE），一般為藍色或黃色；此外還有地線E（EARTH WIRE），一般為黃綠色或黑色。 而火線，英文簡寫L（LIVE WIRE），一般為紅色或黃色或綠色；
• 2、火線的對地電壓等于220V；零線的對地的電壓等于零（它本身跟大地相連接在一起的）。所以當人的一部分碰上了火線，另一部分站在地上，人的這兩個部分之間的電壓等于220V，就有觸電的危險了。反之人即使用手去抓零線，如果人是站在地上的話，由于零線的對地的電壓等于零，所以人的身體各部分之間的電壓等于零，人就沒有觸電的危險。

• 3、零線的作用：

①保證電源的中性點與負載的中性點電位相等，使單相用電設備獲得穩定的相電壓。

②可作電氣設備的保護線用，將電氣設備的外殼保護線與零線相接，在發生設備碰殼漏電故障時，可使線路產生短路電流(相線與保護中性線短路)，使熔絲很快熔斷或使保護裝置動作切斷電源，從而起到保護作用

• 4、在家庭用電中,零線通常是指從變壓器接地體引出來的線,它的接電阻有嚴格的規定,必須小于等于0.5歐姆，這樣才能保證用電設備正常使用；

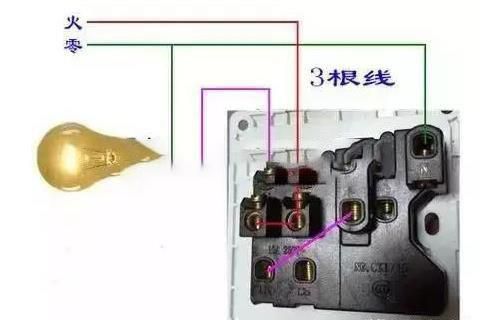

• 5、正規接線方式是：左零右火上地。（家用電路插座上應按此接線方式接線） 因?yàn)榱憔€本身是接地的，并且電工在接地線時感覺重復接線，為了省去冗余接線的麻煩，家用電路里很少見到接入了地線。
