電纜沿支架、橋架敷設規(guī)范施工要點

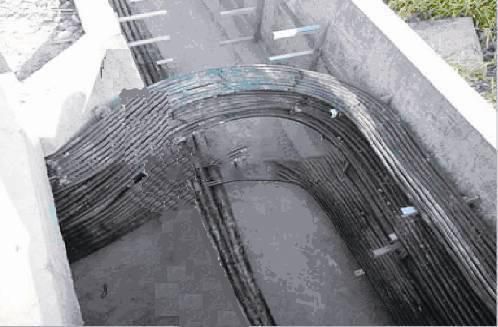

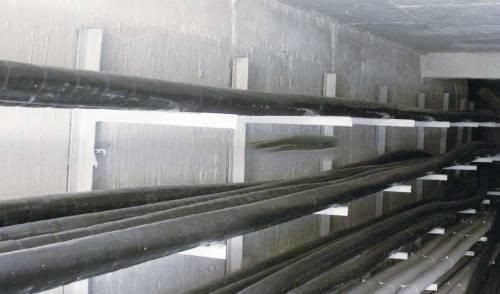

水平敷設施工要點：

(1)敷設方法可用人力或機械牽引，機械敷設電纜的速度不宜超過15m/min。

(2)電纜沿橋架或托盤敷設時，應單層敷設，排列整齊。不宜交叉，拐彎處應以最大截面電纜允許彎曲半徑為準。

(3)不同等級電壓的電纜應分層敷設,橋架下方應噴涂電纜走向標示。

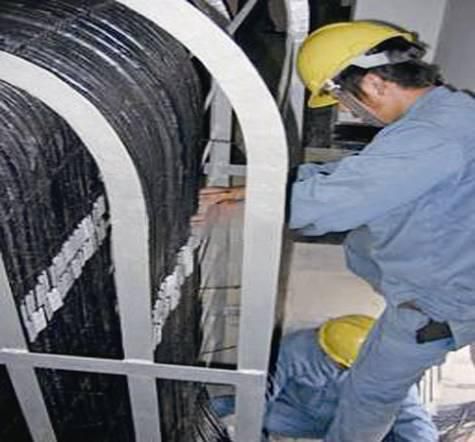

電纜垂直敷設施工要點：

(1)垂直敷設，有條件的最好自上而下敷設。土建未拆吊車前，將電纜吊至樓層頂部。敷設時，同截面電纜應先敷設低層，后敷設高層，要特別注意，在電纜盤附近和部分樓層應采取防滑措施。

(2)電纜自下而上敷設時，小截面電纜人力可敷設時可用滑輪大繩人力牽引敷設。高層、大截面電纜宜用機械牽引敷設。

(3)沿橋架或托盤敷設時，每層最少加裝兩道卡固支架。敷設時，應放一根立即卡固一根。

(4)電纜穿過樓板時，應裝套管，敷設完后應掛標識牌并用防火材料封堵嚴密。

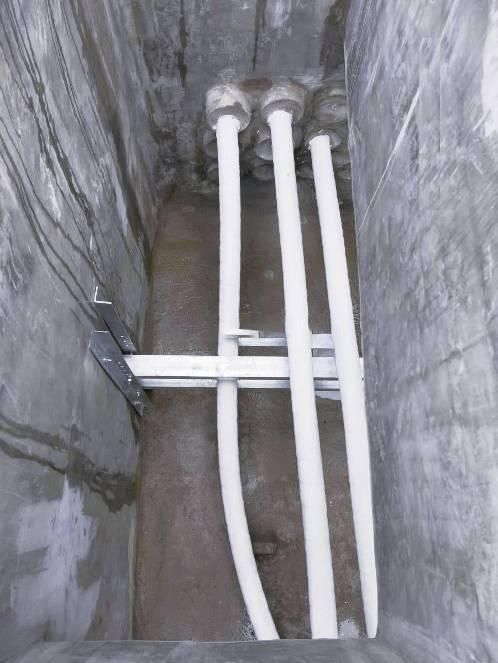

直線段敷設施工要點：

（1）宜把電纜盤放在工井底面較高一側的工井口外邊，通過牽引鋼絲繩，將電纜牽引拖過排管引到另一個井底面較低的工井。

（2）排管內電纜敷設順序原則上從下到上、從兩邊到中間逐層敷設，便于后期電纜施工。

（3）余纜盤井應選擇轉角井或有中間接頭前后井盤纜，且每個井盤纜不宜超過2根。

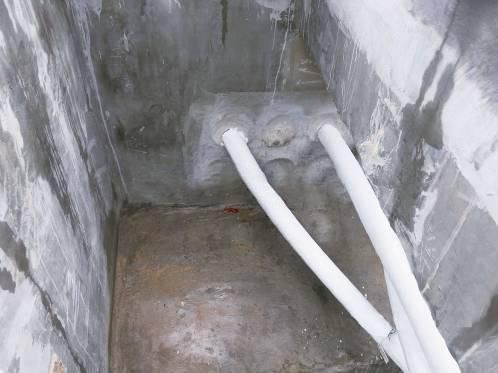

排管中間有彎曲部分的敷設

施工要點：將電纜盤放在靠近排管彎曲一端的工井口外邊，把電纜送入工井，這樣可以減少電纜所受的拉力。

減少摩擦

施工要點：為了便于施放電纜，減少電纜和管壁間的摩擦力，電纜入排管之前，可在其表面涂上與其護層不起化學作用的潤滑物。

管口保護

施工要點：排管口及工井口應套以光滑的喇叭管。

封堵

施工要點：敷設完成的排管應進行封堵。

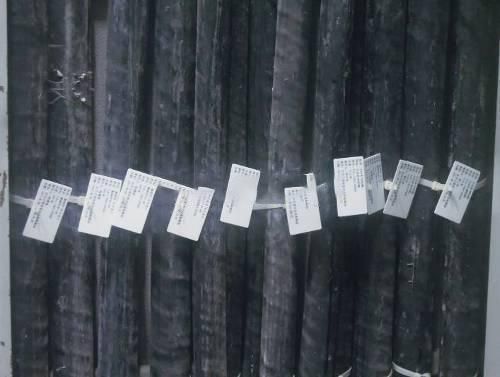

電纜標識牌

施工要點：標識牌規(guī)格應一致，并有防腐性能，掛裝應牢固。標識牌上應注明電纜始終端、編號、規(guī)格、型號、電壓等級及施工單位等信息，待數字編碼成熟后可直接使用數字代碼。

標識牌裝設要求

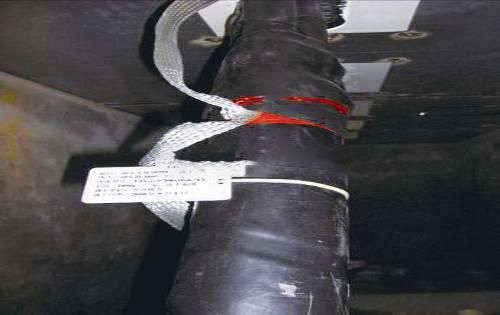

施工要點：電纜進出建筑物、電纜井及電纜終端頭、電纜中間接頭處端應掛標志牌（戶外應使用金屬扎帶或銅束線懸掛）。沿支架橋架敷設電纜還應在每隔20m及分支轉彎處掛標志牌。

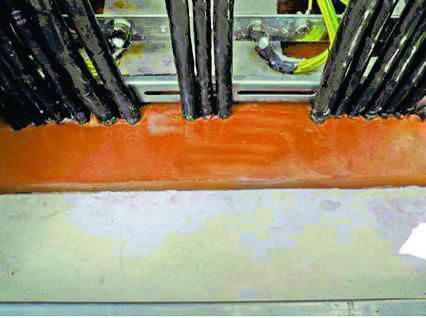

電纜封堵

施工要點：電纜進入電纜溝、豎井、建筑物以及穿入管子時，出入口應封閉，管口應密封。
