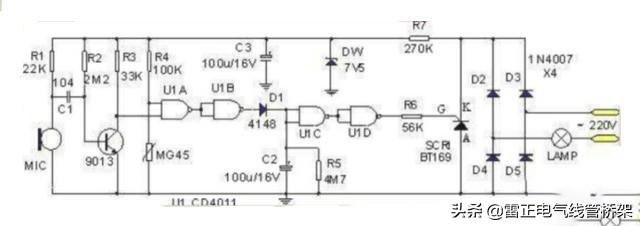

聲光控?zé)糇碾娐吩韴D一般如圖所示，駐極體話筒MIC接收到聲波信號后，通過9013三極管放大及四2輸入與非門CD4011的整形、延時等處理后，由U1D輸出一個高電平信號，使單向可控硅BT169導通，這樣白熾燈泡LAMP便會通過4個1N4007二極管及BT169的A、K兩極構成回路而點亮。

這個電路中由于所用的單向可控硅BT169的功率較小，其最大工作電流只有0.8A（耐壓值為400V），若用來控制的燈泡功率較大，BT169將可能會因過熱而燒壞，故一般的聲光控?zé)糇鶗?huì)要求所接燈泡功率≤40W?，F(xiàn)在若想接60W的白熾燈泡，只要選用功率更大的單向可控硅或MOS場效應管代替小功率的BT169即可。雖然用大功率可控硅和MOS場效應管代替BT169，皆可控制60W的白熾燈泡，但是大功率可控硅門極的觸發電流較大，與非門U1D可能無法提供足夠大的驅動電流使該可控硅導通，故這里選用上圖所示的N溝道MOS管8N60C來代替小功率的BT169可控硅。

由于8N60C是一種電壓驅動器件，只要其柵極電壓足夠大，管子即可飽和導通，使燈泡LAMP點亮。圖1電路中的CMOS與非門U1D在驅動8N60C時，其驅動電壓幅度最高可以達到7.5V穩壓管DW的穩壓值，此電壓基本可以使8N60C導通。不過為了使8N60C能夠充分飽和導通，以減小其發熱量，可以將DW換成10V的穩壓管（選用1N4740即可）。
