為什么需要漏電開關
我們先來分析一下，如果沒有漏電開關、只有空開，漏電了會怎么樣？

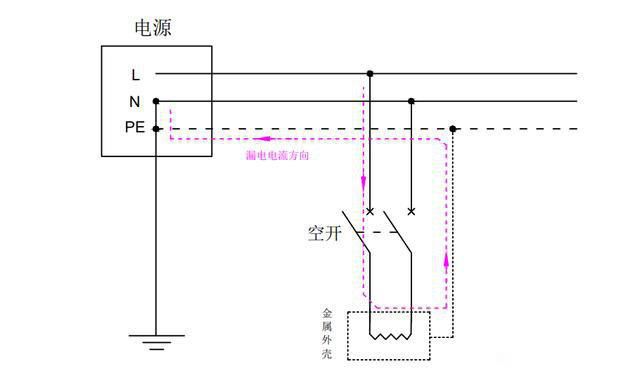

如下圖所示：假設該單相設備發生漏電，那么火線電流就會通過設備外殼流向PE線，由于PE線和N線在變壓器那是連接在一起的。此時，相當于火線和零線直接聯通，漏電電流變成了短路電流，迫使空開因?yàn)殡娏鬟^(guò)大而跳閘，從而避免人接觸到漏電設備觸電。
把這種系統叫作接零保護系統，現在一般的工廠、寫字樓、小區都是采用這種供電系統。（注意不是接地保護系統喲！）
既然一漏電，空開就會跳閘，那為什么還需要漏電開關呢？畢竟漏電開關比空開貴那么多！這是因?yàn)檫€有另外一些情況，那就是如果用電設備漏電不嚴重的時候，空開并不一定會跳閘。
比如，當用電設備漏電不嚴重的時候，火線和設備外殼之間相當于串聯了一個接觸電阻。由于接觸電阻的作用，火線和地線之間的電流被限制了，不足以迫使空開跳閘。如果此時人接觸到漏電設備外殼，依然會發生觸電事故。
也就是說，當設備漏電嚴重的時候，接零保護系統可以讓空開因?yàn)殡娏鬟^(guò)大而跳閘，從而避免人摸到帶電設備而發生觸電。當漏電不嚴重的時候，因?yàn)榛鹁€和外殼之間有接觸電阻限流，空開沒辦法自動跳閘斷電，這個時候就需要借助漏電開關。
漏電開關原理

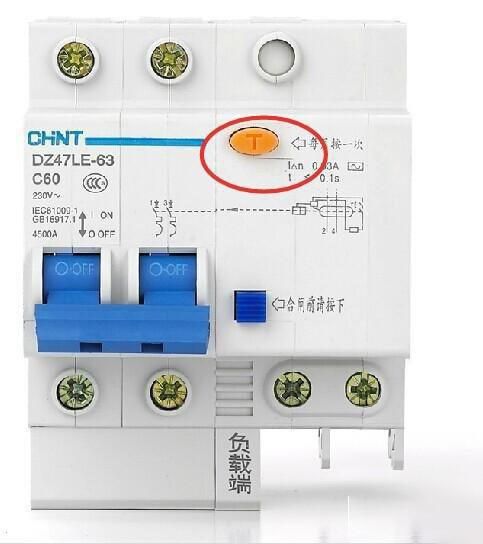

漏電開關是利用零序電流互感器檢測零線和火線電流大小是否相等來判斷是否漏電。線路正常工作時，火線和零線電流大小相等、方向相反，它們電流矢量和為零，零序互感器感應不到電流。當設備發生漏電時，有一部分電流通過PE線溜走；那么火線和零線電流大小不相等，它們的矢量和不為零，零序互感器感應到不平衡電流，從而讓開關跳閘斷電。
所以設備絕緣損壞時，只要有輕微漏電，漏電開關都會跳閘（前提是漏電電流超過30mA）。
為什么不采用兩個漏電開關串聯增加安全性呢？
- 家庭線路一般都有兩級開關，一級是總開關、下級開關是各回路的分開關。總開關一般都采用空開，而下級開關則根據實際情況決定是否采用漏電開關。
- 如果發生嚴重漏電故障，正常情況下不管是空開還是漏電開關都會跳閘斷電；所以就算漏電開關壞了，那總開關（空開）也會跳閘。
- 如果發生輕微漏電故障，正常情況下空開不會跳閘、漏電開關會跳閘；如果漏電開關壞了，那么漏電設備外殼會帶電；但是由于有PE線的作用，設備外殼電壓會比220V低很多，人在干燥的情況下完全可以擺脫。
熱水器等用電設備本身就有很完善的安全措施（漏電插頭、防電墻等）
如果采用兩個漏電開關串聯，雖然能增加一定的安全性，但是多一個開關，線路就多一個潛在故障點。（比如接線端子松了等情況）
增加了成本和電箱體積。
注意：合格的PE線在家庭用電中是非常重要的！
地線可以把漏電電流上升為短路電流，從而迫使空開跳閘；還可以給漏電設備提供漏電回路，讓漏電開關跳閘（如果沒有地線，人觸電了漏電開關才會跳閘）；在開關失靈不跳閘的情況下，限制漏電設備外殼對地電壓，降低危險性。
