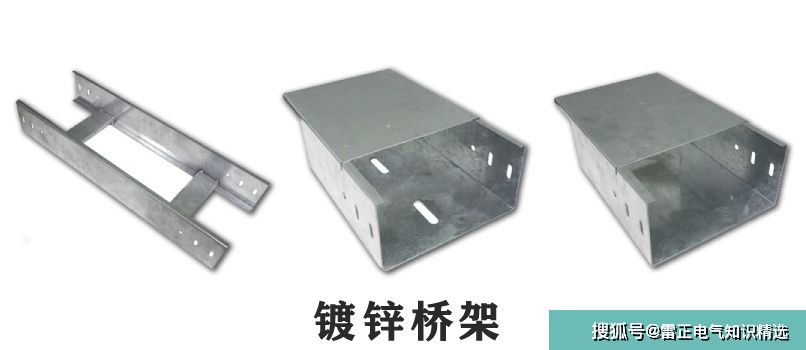

電纜橋架分為槽式、托盤來式和梯架式、網格式等結構，由支架、托臂和設備附件等組成。建筑物內橋架可以獨立架起，也可以附設在各種建(構)筑物和管廊自支架上，應體現結構簡，造型美、配備靈活和維修簡單等特征，全部零件均需進行鍍鋅處理。設備在建筑物外露天的橋架，如果是在鄰近海邊或歸于腐蝕區，則質料有必要具有防腐、耐潮氣、附著力好， 耐沖擊強度高的物性特征。

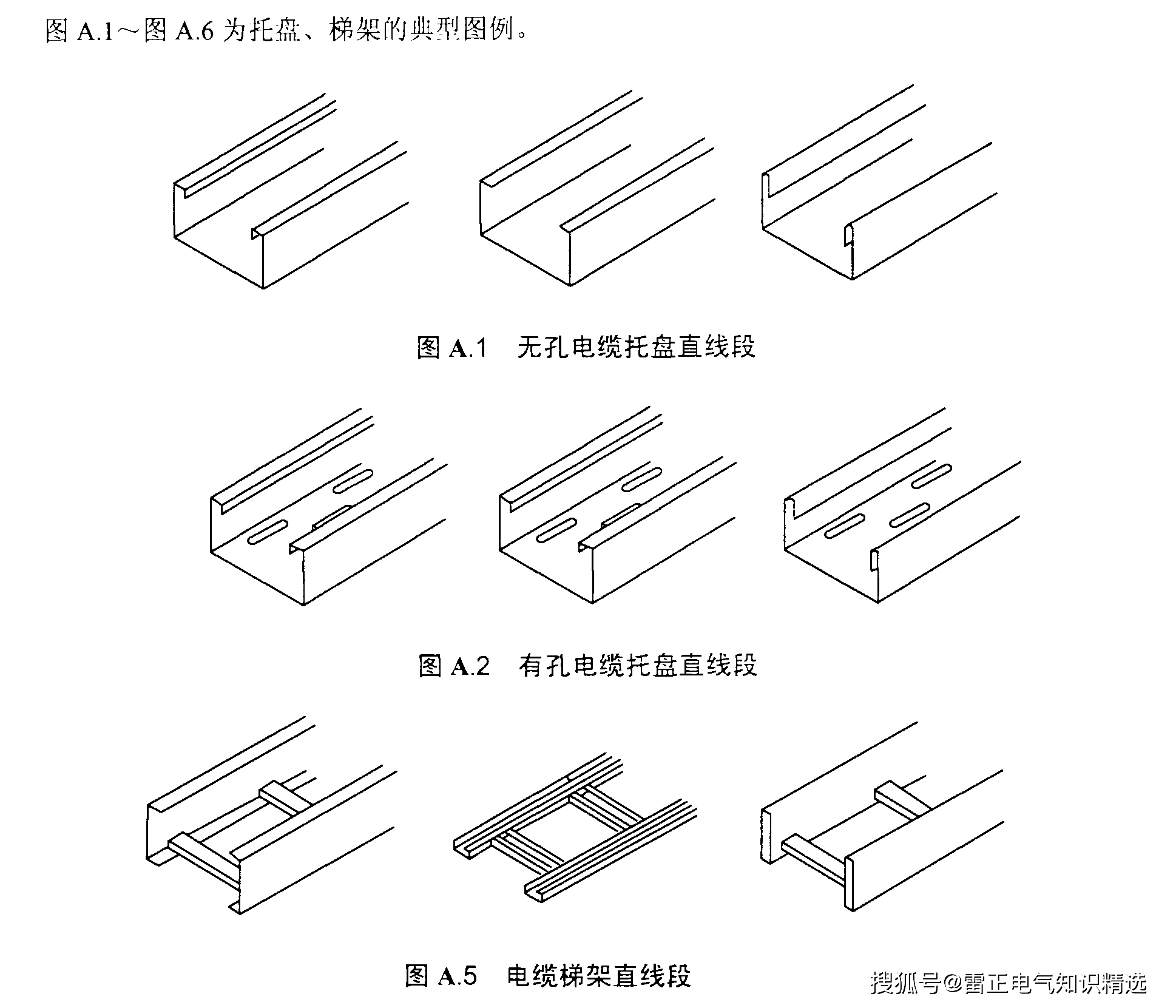

梯級式電纜橋架：

根據國內外相關資料，對梯形電纜橋架進行了改進和設計。它具有重量輕、本錢低、外型別具、設備便利、散熱、透氣好等長處。一般適用于較大直徑電纜的敷設，也適用于高低壓電力電纜的敷設。

托盤式電纜橋架：

托盤式電纜橋架是石油、化工、輕工、電訊等方面使用最遍及的一種。它具有重量輕、載荷大、外型漂亮、結構簡略、設備便利等長處。它不僅適用于電力電纜設備，也適用于控制電纜的敷設。

槽式電纜橋架：

槽式橋架是一種全封閉的索橋。適用于計算機電纜、通信電纜、熱電偶電纜等高靈敏度控制電纜的應用。它對大腐蝕環境電纜的屏蔽擾動和保護有很好的作用。

階梯電纜橋架、托盤電纜橋架和線槽電纜橋架的優缺點分別是：梯級式橋架具有良好的通風功能，無灰塵和干擾。槽式、托盤式匯線橋架具有防塵、防攪擾功能。

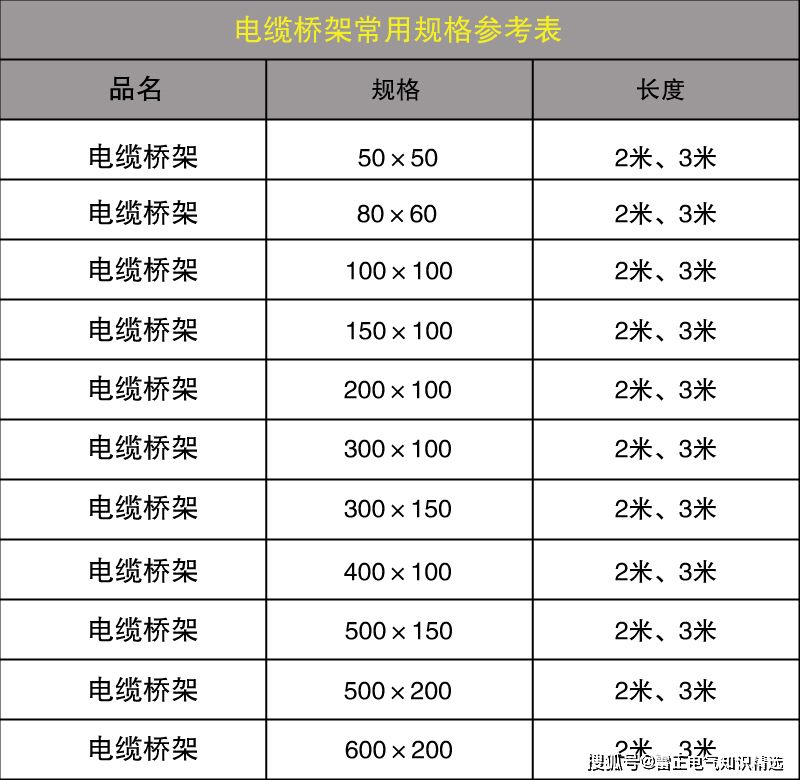

電纜橋架常用規格參考：

運用環境不同，需求挑選的橋架規范、類型都不同，這也就涉及到電線橋架的選購問題。一般，挑選和購買橋架，只需求注意以下4個關鍵。

1、挑選適宜的結構類型

橋架的類型首要和結構有關，不同結構的橋架運用在不同的環境中。因而，首要要依據詳細的施工環境和所等待的橋架的功用來挑選最適宜的橋架。

2、依據原料挑選橋架

橋架有鋼制、玻璃鋼和鋁合金等幾種類型，不同資料做成的橋架在功用上各有千秋。比方玻璃鋼橋架分量輕；鋁合金橋架分量也輕，但價格較貴。

3、依據防火等級挑選橋架

假如是對防火有較高要求的環境，不適宜運用鋁合金橋架，而應該挑選阻燃型橋架，這樣能夠確保橋架的壽數更長。

4、挑選橋架尺度

橋架不能偏大或偏小，一定要挑選適宜的尺度。整體的原則是，電纜總截面積與托盤內橫斷面積的比值，電力電纜不該大于40%；操控電纜不該大于50%。
