橋架簡介：

電纜橋架是為了保護電纜而產生的產品，是電纜的保護外殼，能夠防止電纜受到外部因素的損壞。它主要由支架、臂和安裝附件組成。主要類型有梯形橋架、無孔托盤橋架(槽式橋架)、有孔托盤橋架(托盤電纜橋架)等。橋架可以獨立架設，也可以鋪設在建筑物和支架上。

橋架型號：

XQJ-C/無孔電纜橋架(槽電纜橋架):槽電纜橋架是一種全封閉電纜橋架。適用于計算機電纜、通信電纜、熱電偶電纜等高靈敏系統的控制電纜鋪設?？刂齐娎|的屏蔽噪聲和保護電纜在腐蝕環境下有良好的效果。

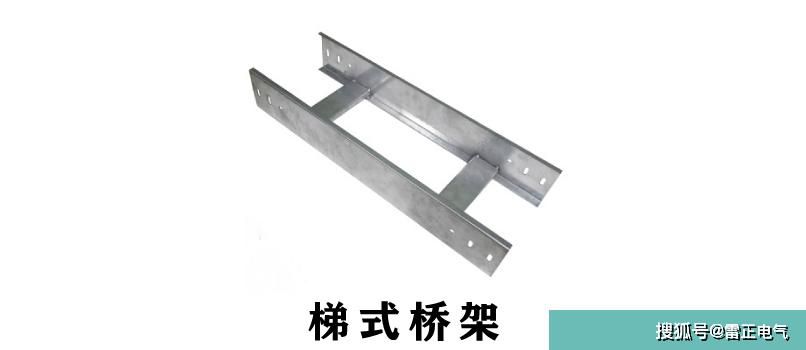

XQJ-T/梯形電纜橋架:梯形電纜橋架簡稱“梯形電纜橋架”。它有一個像梯子一樣的獨特形狀。梯子中間焊接有橫桿加強支撐，重量輕、成本低、承載能力強、透氣性好。通常，鋪設使用大直徑電纜和高低功率電纜。

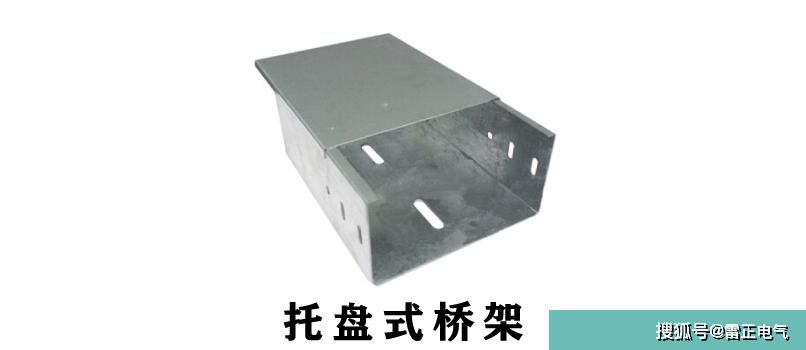

XQJ-P/有孔電纜托盤橋架：托盤橋架是半密封的，與槽式橋架非常相似，具有重量輕、載荷大、外形美觀、結構簡單、安裝方便等優點。它不僅適用于電源的安裝，而且適用于控制電纜的鋪設。

電纜橋架規格：

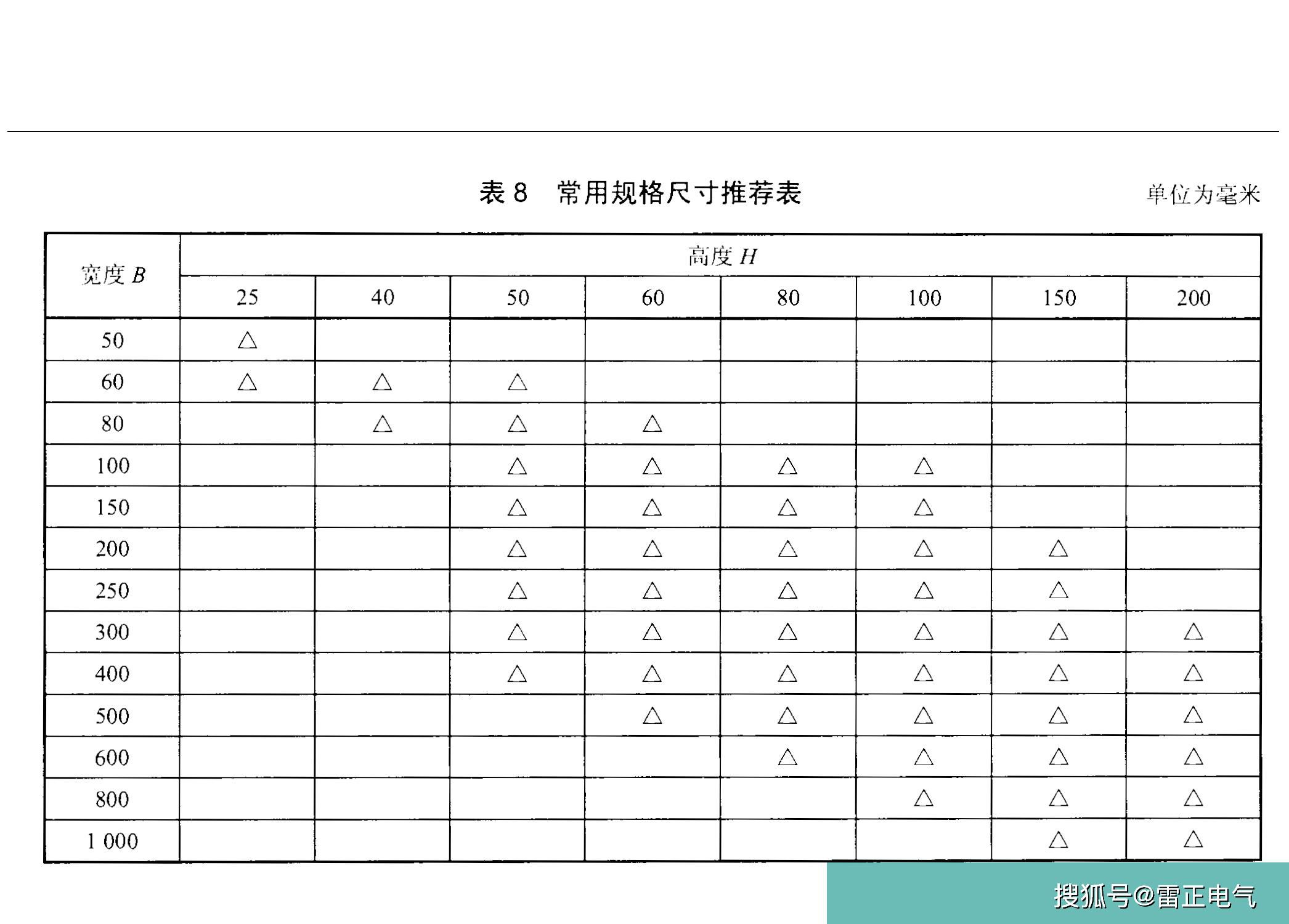

橋架常用規格：

厚度選擇：

橋架的厚度可以分為國標厚度與非國標厚度區別如下：

非國家標準厚度：屬于橋架行業推薦標準，制造商主要根據橋架載體電纜數量、使用環境等因素，通過計算橋架用板厚度的安全范圍。

附：（非國標厚度標準）

槽式/托盤式橋架板材厚度標準：

如果橋?qū)?lt;300mm，請選擇厚度為1.2mm，蓋板為1.0mm

300mm≤橋?qū)?lt;500mm時，槽體的厚度為2.0mm，外殼為1.2mm

500mm≤橋?qū)?lt;800mm時，槽體的厚度為3.0mm，外殼的厚度為1.5mm

普通梯式橋架板材厚度標準：

150mm<橋架寬度≤300mm時，厚度選擇1.2mm，蓋板選擇1.0mm

300mm＜橋架寬度≤500mm時，槽體厚度選擇1.5mm，蓋板選擇1.5mm

500mm≤橋架寬度<800mm~時，槽體厚度選擇2.0mm，蓋板厚度選擇2.0mm

國標厚度：國家根據橋架材質和規格所制定出的橋架安全厚度值，屬于硬性規定，不可更改。此標準常用于：國家指定工程項目橋架選選擇、事業或政府機關重大項目橋架選擇。
