托盤橋架與槽式橋架的區別

當談到電纜支架系統，兩種常見的類型是托盤式橋架和槽式橋架。它們?cè)谠O(shè)計和應用上存在一些區別，下面將詳細介紹它們的特點和區別。

1. 托盤式橋架： 托盤式橋架是一種通用的電纜支架系統，它的橫截面形狀呈U型，類似于淺盤形狀。這種設計使得托盤式橋架在各個方向上都提供了較大的空間，適用于布放較多數量的電纜和管道。托盤式橋架通常由一系列平板構成，底部有多個腰形孔，這些孔可以用于通風散熱。



主要特點：

• 開放式結構：托盤式橋架的設計使得電纜和管道易于布放和維護，方便管理和調整。
• 高負載能力：由于其寬敞的橫截面和堅固的平板構造，托盤式橋架通常具有較高的負載能力，適用于大規模項目和大容量的電纜或管道。

適用場景： 托盤式橋架適用于需要布放大量電纜或管道、負載較大的場景，如工業廠房、數據中心等。

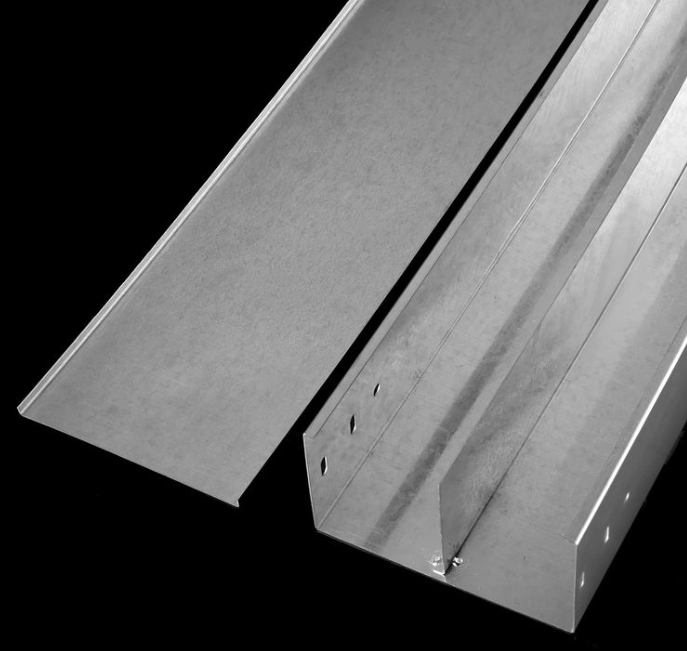

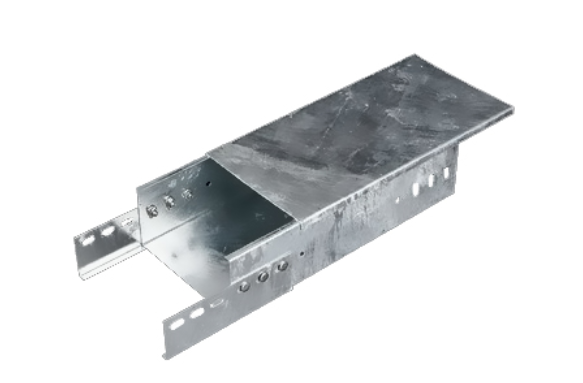

2. 槽式橋架： 槽式橋架是一種全封閉的電纜支架系統，其橫截面形狀呈C型，類似于深槽形狀。槽式橋架由兩個側邊和一條連通的槽構成，槽的設計使得電纜和管道能夠完全被覆蓋和保護。槽式橋架通常采用鋼制或鋁合金材質制造，具有良好的耐腐蝕性和穩定性。



主要特點：

• 全封閉設計：槽式橋架的全封閉結構可以有效地防止灰塵、雜物和水等進入橋架內部，保護電纜和管道免受污染和損壞。
• 較小的負載能力：由于其相對較小的橫截面和深槽形狀，槽式橋架的負載能力一般較托盤式橋架較低，適用于中小規模的項目和較少數量的電纜或管道。



適用場景： 槽式橋架適用于較小規模的布線項目，如辦公室、商業建筑等，尤其在需要防塵和防水的場景中更為常見。

總結： 托盤式橋架和槽式橋架是兩種常見的電纜支架系統，它們分別采用不同的結構形式和設計理念，滿足不同規模和需求的布線項目。托盤式橋架適用于大規模的布線項目和大容量的電纜或管道，而槽式橋架適用于較小規模的項目和需要防塵防水的場景。在選擇適合的橋架類型時，需要根據具體的項目需求、負載要求和應用環境綜合考慮。
