鍍鋅橋架圖片大全

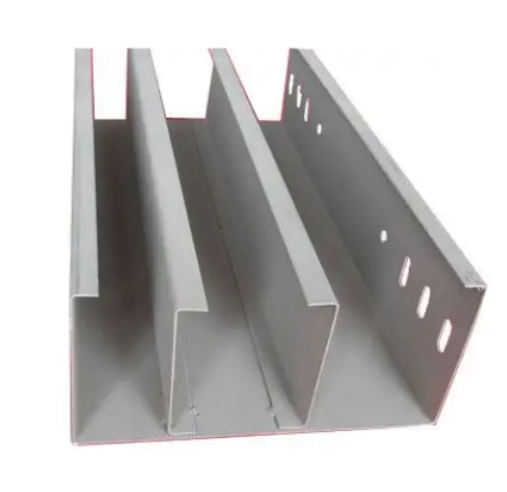

鍍鋅組合式橋架介紹：鍍鋅橋架如果需要中間加隔板的話，則橋架寬度需達到300mm寬或等于300mm寬，如需加兩塊隔板的話那則需達到400mm寬。以此類推，隔板數量越多橋架寬度越大。還有它的隔板取決于橋架槽體的厚度。

鍍鋅橋架常見型式有：鍍鋅瓦楞式電纜橋架、鍍鋅托盤式電纜橋架、鍍鋅梯式橋架、鍍鋅槽式橋架、鍍鋅組合式電纜橋架、鍍鋅網格式電纜橋架、鍍鋅大跨距電纜橋架

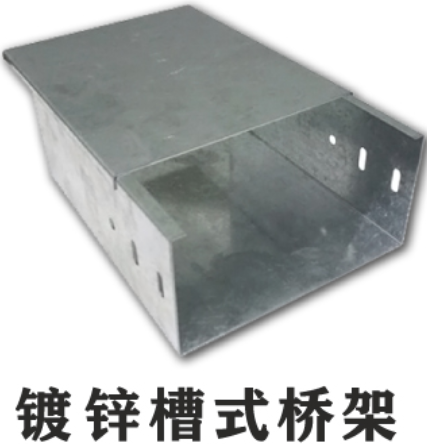

鍍鋅槽式橋架

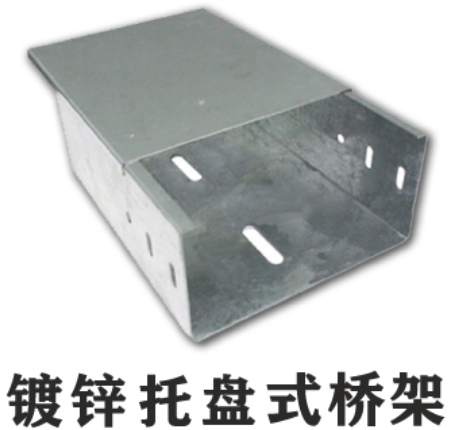

鍍鋅托盤式橋架

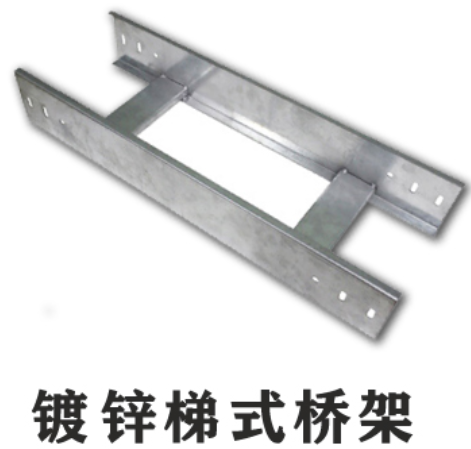

鍍鋅梯式橋架

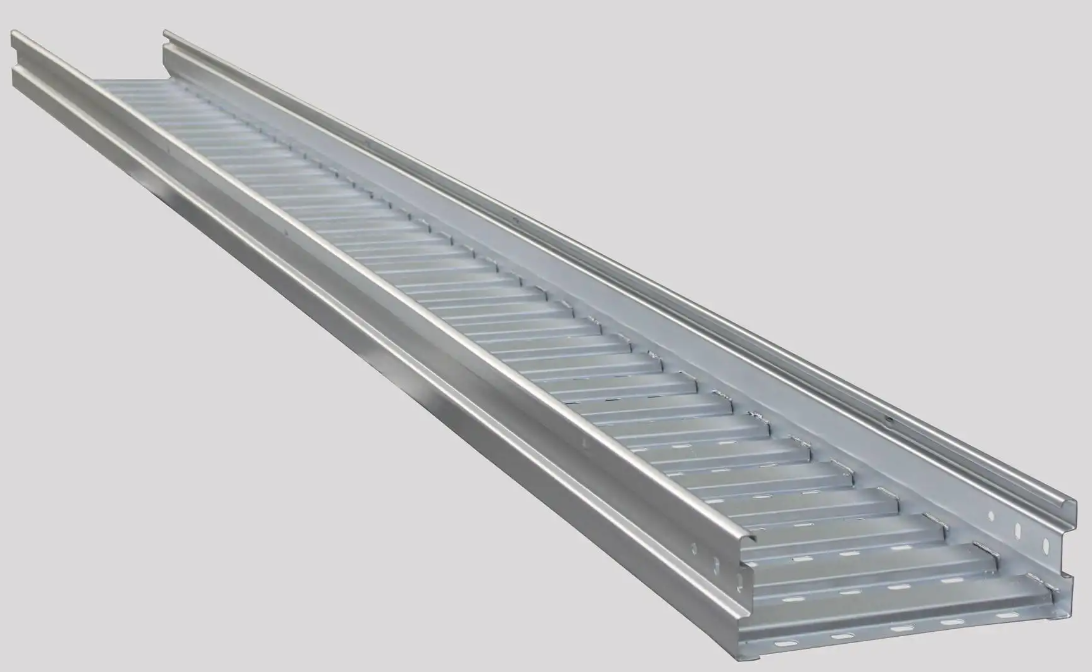

鍍鋅瓦楞式橋架

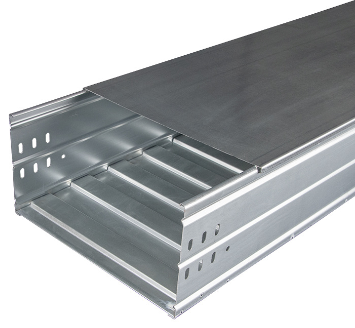

鍍鋅大跨距橋架

鍍鋅組合式橋架

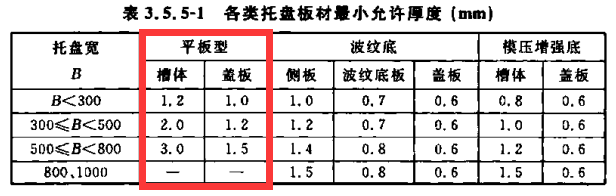

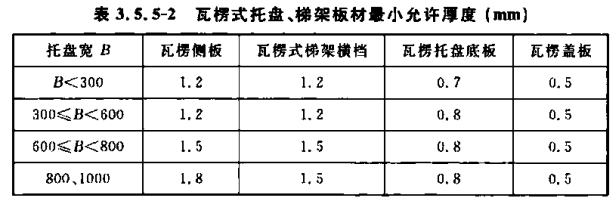

鍍鋅橋架的厚度標準按《2017鋼制電纜橋架工程技術規程》表3.5.5-1、3.5.5-2處

當鍍鋅橋架寬度小于300mm時，那么它的側板則需達到1.2mm，蓋板需達到1.0mm

當鍍鋅橋架寬度達到300mm~500mm時，那么它的側板則需達到2.0mm，蓋板需達到1.2mm

當鍍鋅橋架寬度達到500mm~800mm時，那么它的側板則需達到3.0mm，蓋板需達到1.5mm

當鍍鋅橋架寬度達到800mm、1000mm時，那么它的側板則需達到3.0mm以上，蓋板需達到1.5mm以上

當鍍鋅瓦楞式橋架寬度小于300mm時，那么它的側板則需達到1.2mm，底板需達到1.2mm，蓋板需達到0.5mm

當鍍鋅瓦楞式橋架寬度達到300mm~600mm時，那么它的側板則需達到1.2mm，底板需達到1.2mm，蓋板需達到0.5mm

當鍍鋅瓦楞式橋架寬度達到600mm~800mm時，那么它的側板則需達到1.5mm，底板需達到1.5mm，蓋板需達到0.5mm

當鍍鋅瓦楞式橋架寬度達到800mm、1000mm時，那么它的側板則需達到1.8mm，底板需達到1.5mm，蓋板需達到0.5mm
