金屬線槽常用規格型號

金屬線槽常用規格型號如下：

100*100、100*40、100*50、100*60、100*65、100*70、100*75、100*80、120*40、120*50、120*60、、120*65、120*80、150*100、150*120、150*150、150*50、150*60、150*65、150*70、150*75、200*60、200*65、200*70、200*75、200*80、250*100、、250*120、250*125、250*150

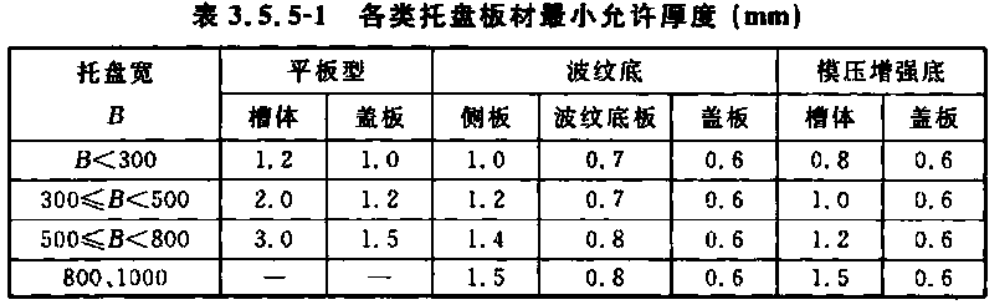

金屬線槽厚度標準可參考于中國工程建設協會標準《T/CECS 31-2017 鋼制電纜橋架工程技術規程》



金屬(槽式)線槽厚度標準：

線槽寬度B﹤300mm，槽體厚度需達到1.2mm，蓋板厚度需達到1.0mm

300mm≤線槽寬度B﹤500mm，槽體厚度需達到2.0mm，蓋板厚度需達到1.2mm

500mm≤線槽寬度B﹤800mm，槽體厚度需達到3.0mm，蓋板厚度需達到1.5mm

800mm、1000mm，槽體厚度需達到3.0mm以上，蓋板厚度需達到1.5mm以上

（單位：毫米）



金屬（托盤式)線槽厚度標準：

線槽寬度B﹤300mm，槽體厚度需達到1.2mm，蓋板厚度需達到1.0mm

300mm≤線槽寬度B﹤500mm，槽體厚度需達到2.0mm，蓋板厚度需達到1.2mm

500mm≤線槽寬度B﹤800mm，槽體厚度需達到3.0mm，蓋板厚度需達到1.5mm

800mm、1000mm，槽體厚度需達到3.0mm以上，蓋板厚度需達到1.5mm以上

（單位：毫米）



金屬節能型（波紋底）電纜線槽厚度標準

線槽寬度B﹤300mm，側板厚度需達到1.0mm，槽體厚度需達到0.7mm，蓋板厚度需達到0.6mm

300mm≤線槽寬度B﹤500mm，側板厚度需達到1.2mm，槽體厚度需達到0.7mm，蓋板厚度需達到0.6mm

500mm≤線槽寬度B﹤800mm，側板厚度需達到1.4mm，槽體厚度需達到0.8mm，蓋板厚度需達到0.6mm

800mm、1000mm，側板厚度達到1.5mm，槽體厚度需達到0.8mm，蓋板厚度需達到0.6mm

（單位：毫米）



金屬節能型（模壓增強）電纜線槽厚度標準

線槽寬度B﹤300mm，槽體厚度需達到0.8mm，蓋板厚度需達到0.6mm

300mm≤線槽寬度B﹤500mm，槽體厚度需達到1.0mm，蓋板厚度需達到0.6mm

500mm≤線槽寬度B﹤800mm，槽體厚度需達到1.2mm，蓋板厚度需達到0.6mm

800mm、1000mm，槽體厚度需達到1.5mm以上，蓋板厚度需達到0.6mm

（單位：毫米）

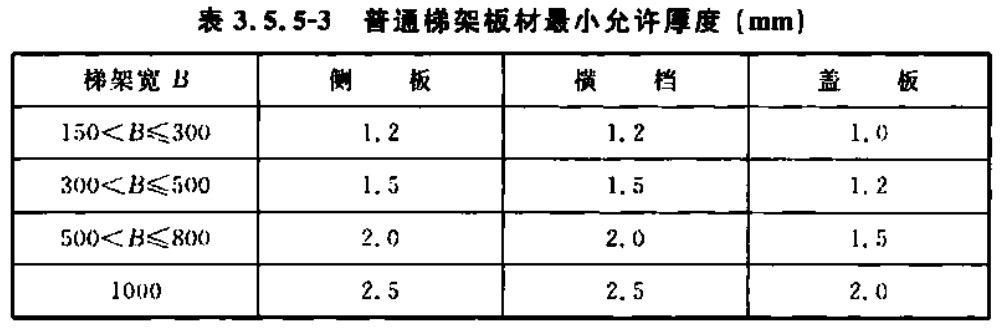

金屬(梯式)電纜線槽厚度標準：

150mm﹤線槽寬度B小≤300mm，側板厚度需達到1.2mm，槽體厚度需達到1.2mm，蓋板厚度需達到1.0mm

300mm﹤線槽寬度B≤500mm，側板厚度需達到1.5mm，槽體厚度需達到1.5mm，蓋板厚度需達到1.2mm

500mm﹤線槽寬度B≤800mm，側板厚度需達到2.0mm，槽體厚度需達到2.0mm，蓋板厚度需達到1.5mm

1000mm，側板需達,2.5mm，槽體厚度需達到2.5mm，蓋板厚度需達到2.0mm

（單位：毫米）



金屬節能型（瓦楞式）電纜線槽厚度標準：



線槽寬度B﹤300mm，側板厚度需達到1.2mm，橫檔厚度需達到1.2mm，底板厚度需達到0.7mm，蓋板厚度需達到0.5mm

300mm≤線槽寬度B﹤600mm，側板厚度需達到1.2mm，橫檔厚度需達到1.2mm，底板厚度需達到0.8mm，蓋板厚度需達到0.5毫米

600mm≤線槽寬度B﹤800mm，側板厚度需達到1.5mm，橫檔厚度需達到1.5mm，底板厚度需達到0.8mm，蓋板厚度需達到0.5毫米

800mm、1000mm，側板厚度需達到1.8mm，橫檔厚度需達到1.5mm，底板厚度需達到0.8mm，蓋板厚度需達到0.5mm

（單位：毫米）



金屬線槽有：

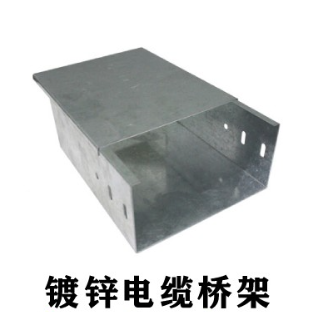

金屬鍍鋅線槽

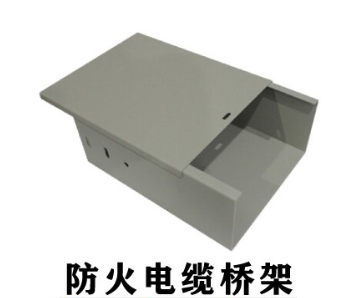

金屬防火線槽

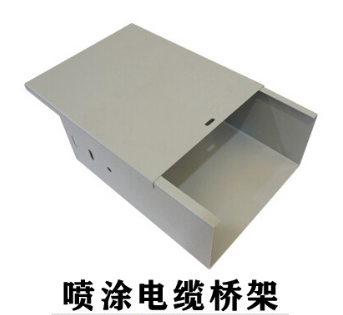

金屬噴涂線槽

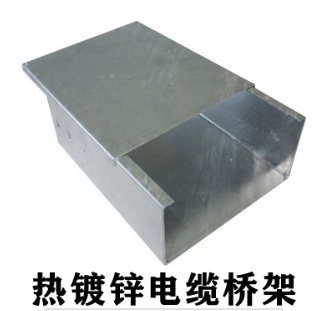

金屬熱鍍鋅線槽

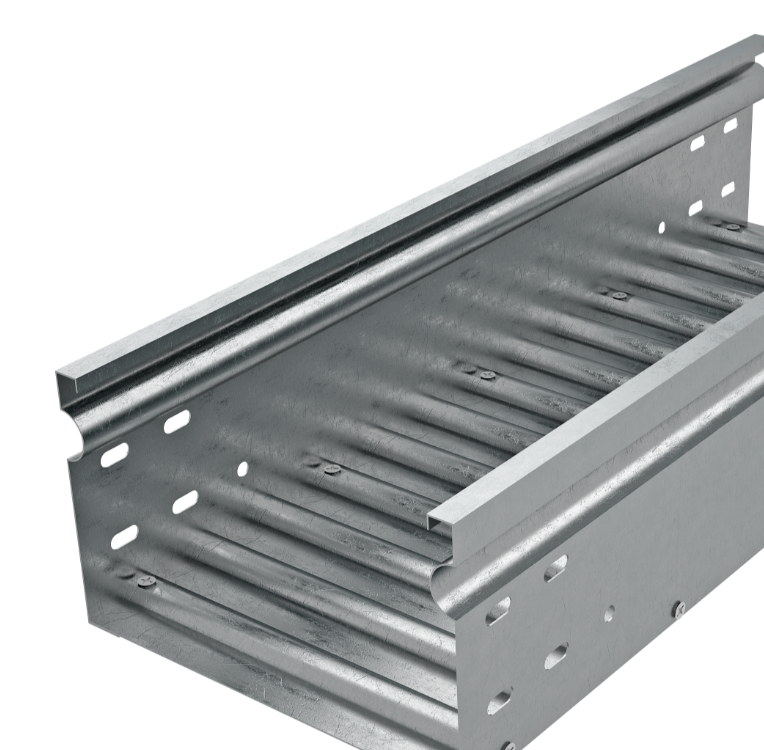

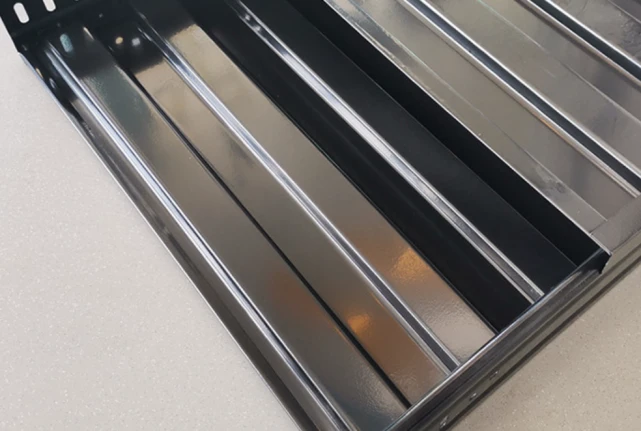

金屬波紋底線槽

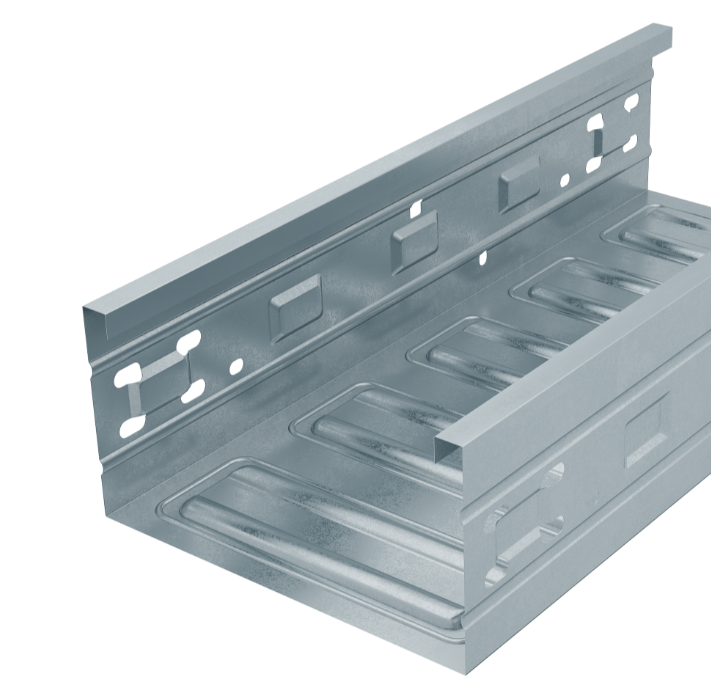

金屬模壓增強底線槽

金屬瓦楞式線槽
