鋁合金線槽國標厚度標準（2022版）

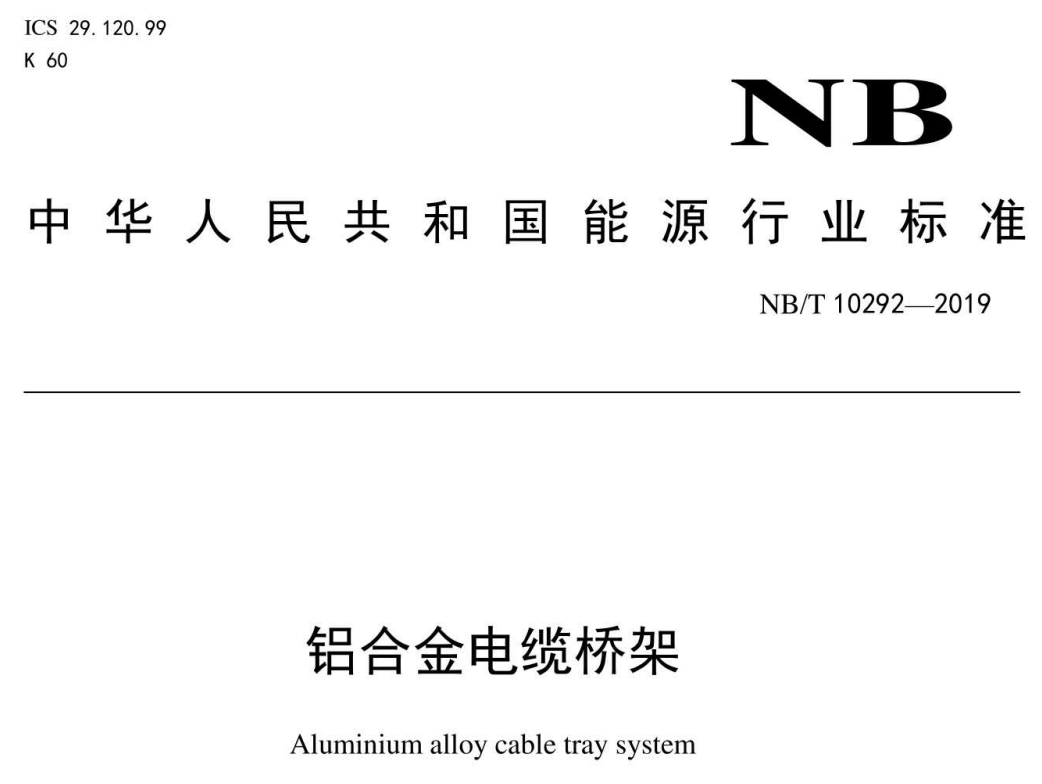

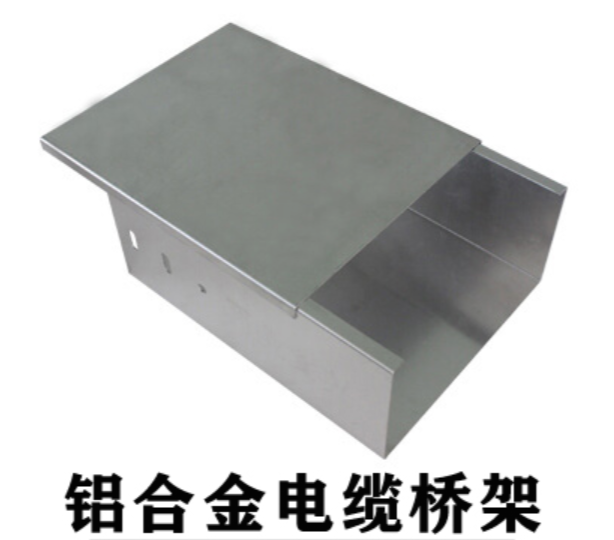

鋁合金線槽國標厚度標準中華人民共和國能源行業標準《鋁合金電纜橋架NB/T 10292—2019》

鋁合金橋架厚度標準：

橋架寬度B＜100mm，擠壓型板材側板厚度需達到1.2mm，橋架蓋板底板寬度調節板厚度需達到0.8mm

100mm≤橋架寬度B≤150mm，擠壓型板材側板厚度需達到1.5mm，橋架蓋板底板寬度調節板厚度需達到1.0mm

150mm≤橋架寬度B≤400mm，擠壓型板材側板厚度需達到2.0mm，橋架蓋板底板寬度調節板厚度需達到1.2mm

400mm≤橋架寬度B≤800mm，擠壓型板材側板厚度需達到2.5mm，橋架蓋板底板寬度調節板厚度需達到1.5mm

800mm＜橋架寬度B，擠壓型板材側板厚度需達到3.0mm，橋架蓋板底板寬度調節板厚度需達到1.5mm

結構要求

橋架有孔托盤底部的通風孔面積不宜大于底部面積的40%。

對于多層設置托盤、梯架的橋架，托臂的層間凈距離不應小于150 mm。

橋架的焊接應選用氣體保護電弧焊，焊縫表面應平滑均勻，不應有漏焊、虛焊、裂紋、燒穿、氣孔、焊瘤等缺陷，焊縫咬邊深度不得大于0.5 mm，且焊縫表面應進行防護層修復處理。

橋架的鉚接應緊密牢固，不應有錯位、偏斜、裂紋等缺陷，鉚釘頭不應有損傷電纜的突起毛刺。5.4.5橋架加工成形后斷面形狀應規整，無彎曲、扭曲、邊緣毛刺等缺陷，內表面應光滑、平整，無損傷電纜絕緣的凸起和尖角。
