電纜橋架規格型號大全（2022版）

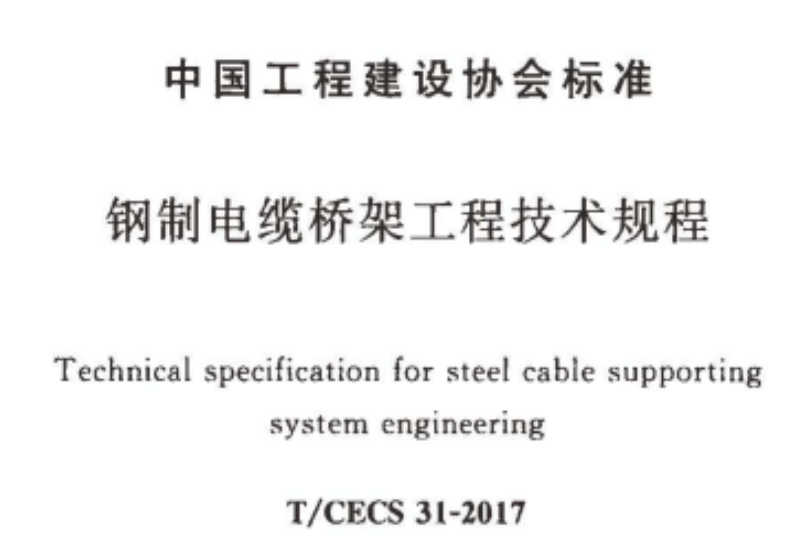

電纜橋架規格型號推薦可參考可參考中國工程建設協會標準《T/CECS 31-2017鋼制電纜橋架工程技術規程》表3.5.5-1



3.4型號和規格

3.4.1電纜橋架型號應包括下列內容:

1名稱:可用大寫漢語拼音第一個字母表示;

2結構形式:無孔托盤(P1)、有孔托盤(P2)、梯架(T);

3規格:托盤.梯架的直線段和彎通依次標明寬度高度;附件和支吊架標明一個或幾個主要技術特性的尺寸;

4防腐層類別:分彩鋼復合涂層(CQ)、耐腐VCI 雙金屬復合涂層( Vs)、熱浸鍍鋅(R)、電鍍鋅(D)、粉末噴涂(P)、其他(T)，同一防腐層類別如根據不同的環境條件需要細分時,應注明細分代號;

5材質:不銹鋼(S)。

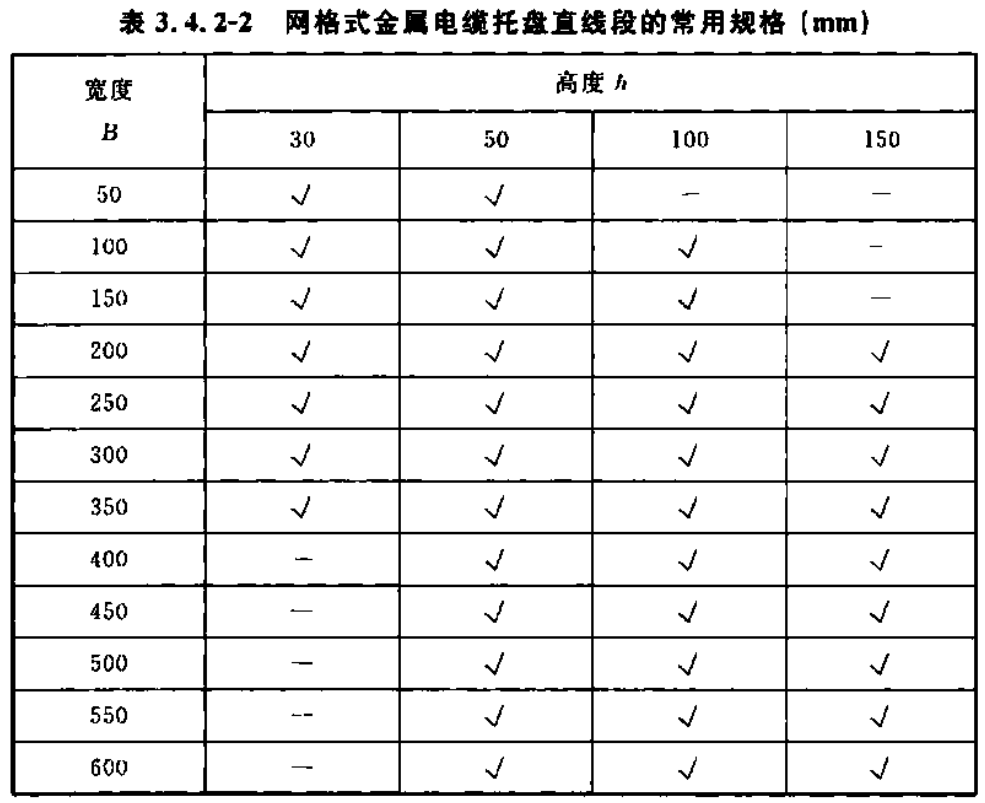

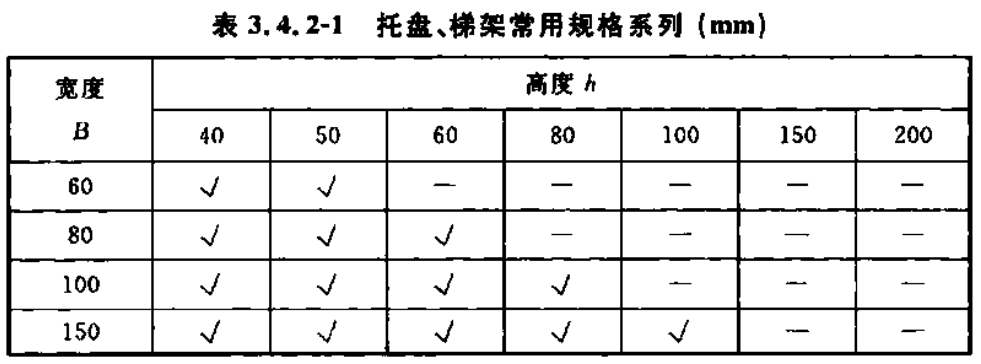

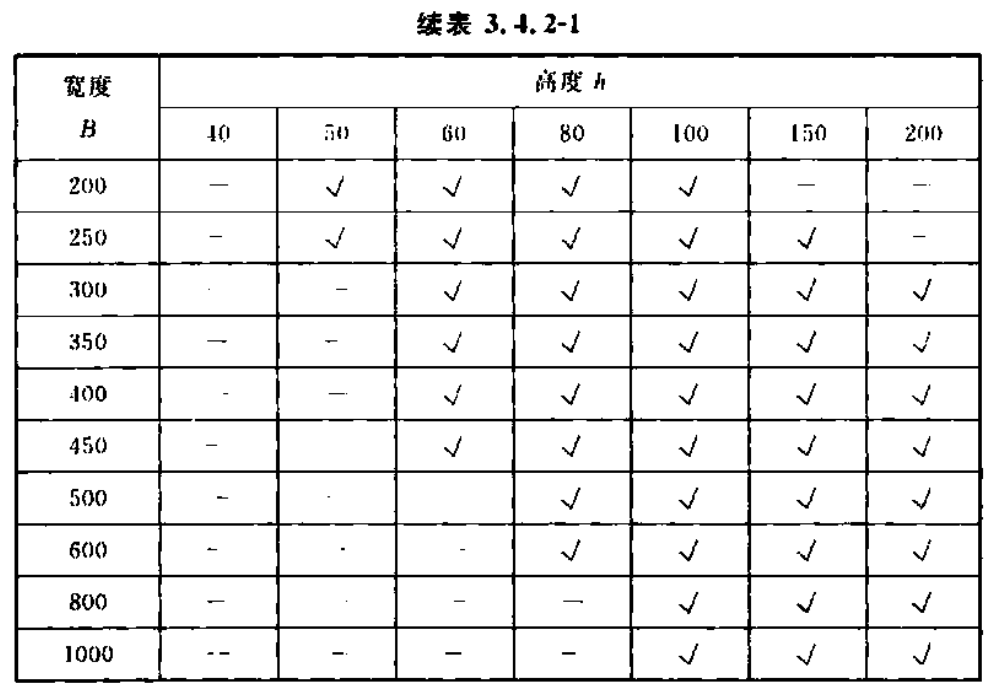

3.4.2托盤,梯架常用規格系列尺寸宜符合表3.4.2-1的規定,寬度600mm及以上規格不適用于平板型托盤。網格式金屬電纜托盤直線段的常用規格宜符合表3.4.2-2規定。

3.4.3托盤﹑梯架的直線段單件標準長度宜為2000mm;網格式金屬電纜托盤直線段長度宜為3000mm。

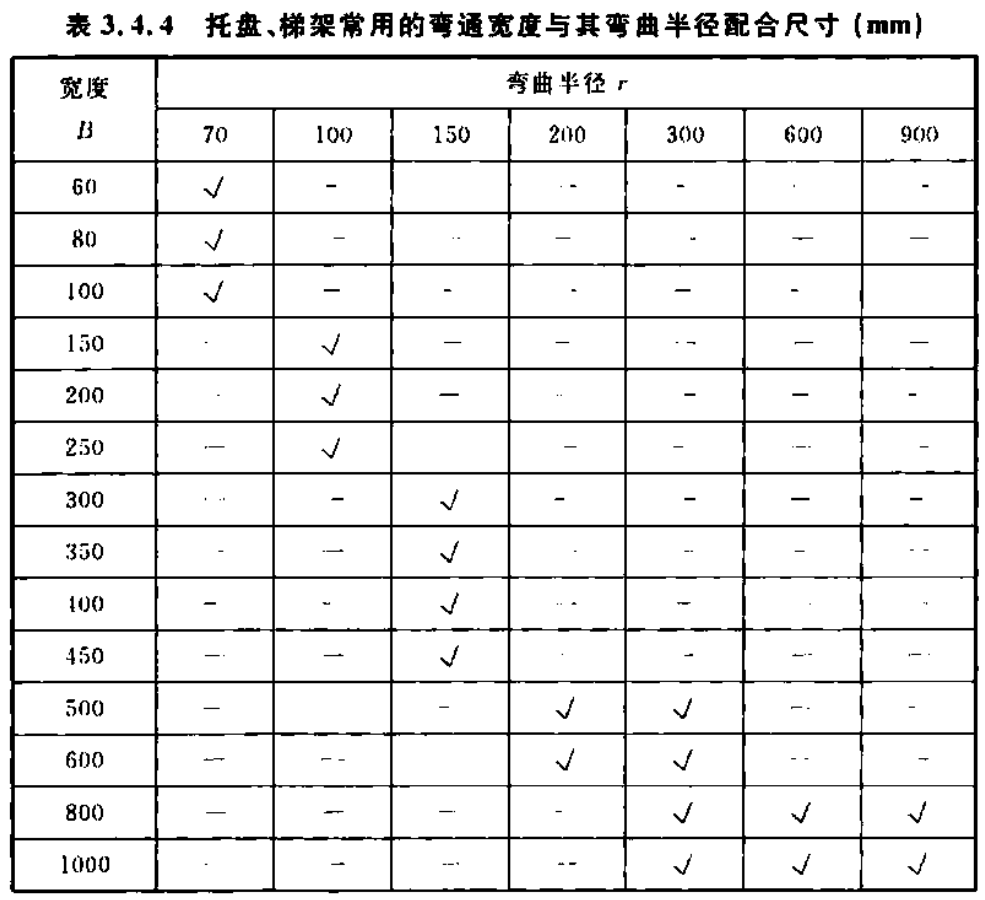

3.4.4彎通的內角不應為直角·工程常用的彎通寬度與其彎曲半徑配合尺寸應符合表3.4.4的規定。

3.4.5 有孔托盤底部通風孔面積應在托盤底部總面積的30%~40%范圍內。

3.4.6 梯架直線段橫檔或模壓增強底托盤直線段底部加強筋應均勻布置,梯架橫檔的中心間距不應大于300mm,載荷等級B級及以上的模壓增強底托盤底部加強筋中心間距不應大于250mrn ;彎通的橫檔或加強筋間中心距取其1/2長度處。

3.4.7梯架橫檔寬度不應小于20mm，橫檔高度不應小于20mm

3.4.8支、吊架或立柱上尚定托臂的開孔位置或焊接位置-應滿足托盤﹑梯架多層設置時層間中心距為200mm. 250mm , 300mm、350mm的要求。

3.4.9各種附件和支、吊架在滿足相應載荷的條件下.其規格尺寸應配合托盤,梯架確定。
